使用方法多种多样，**2000V，*快6.4ms高阻计
● 实现了是以往产品300倍的抗干扰功能
● *快6.4ms的高速测量
● 作为皮安表使用进行低电容检查
● **2×10^19 Ω显示，*小0.1fA分辨率
● 标配EXT I/O, RS-232C, GP-IB, USB
● 静电计、皮安表、IR表，可以自由安排
主机不带测试探头，请根据测量用途购买选件中的探头。

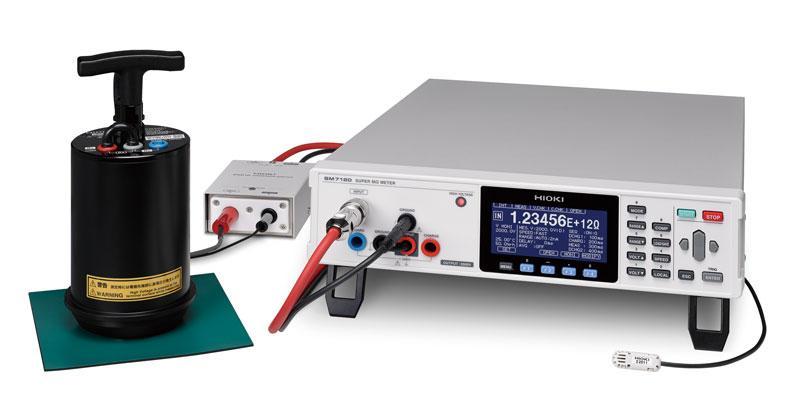

多种使用方法的超绝缘计
超绝缘计是一种能够作为IR表、静电计等高电阻计，以及作为皮安表这种微小电流计来使用，使用方法非常丰富的测量仪器。
而且，HIOKI自行设计的悬浮式电路，能不受测量环境影响进行稳定测量，并且运用在产线中实现高速测量。
1000V输出 SM71120

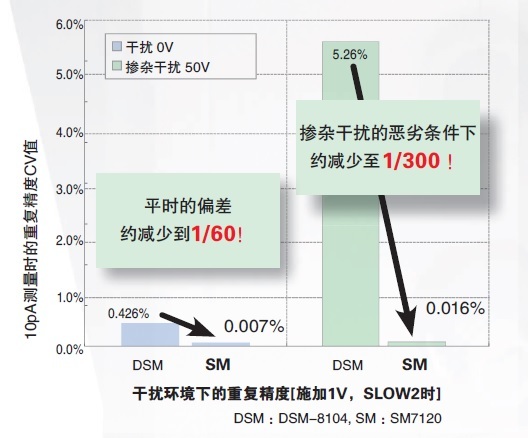

偏差1/60，抗噪音性能300倍
通过全新的SM悬浮式电路和三轴连接器的组合，大幅提高抗噪音性能。
2000V/20000PΩ的高电阻测量
可进行2000V（设置分辨率0.1V）的电压输出，**显示20000PΩ（P=10E+19）
[设置电压和电阻显示范围的例]
根据电流量程的不同，电阻的显示范围不同。电流量程设置为自动并使用电阻显示模式时需要注意。

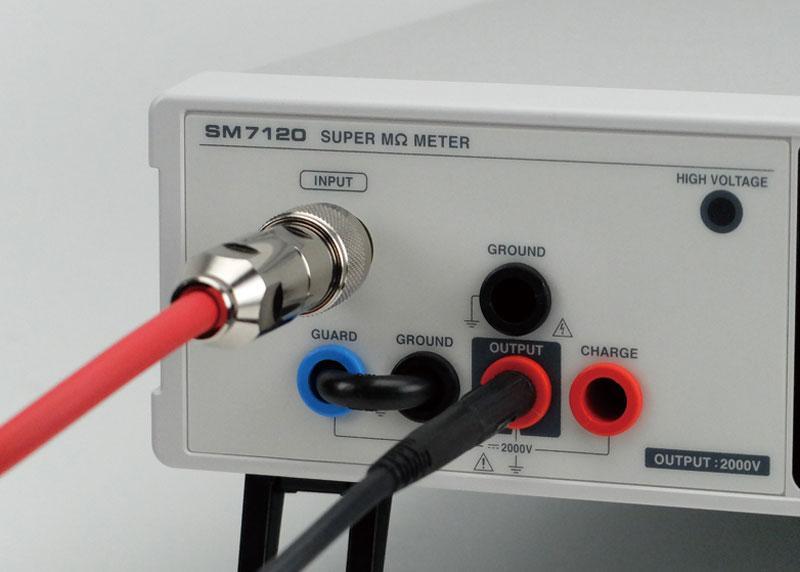

采用大口径三轴连接器
SM7110/SM7120采用了16mm大口径的三轴连接器。
兼顾抗噪音的稳定性和高压检查时的安全性。
*快6.4ms的高速检查
6.4ms=测量4.1+接触检查2.3ms
高速检查和**50mA的预充电功能的组合可以实现高产量的MLCC检查。

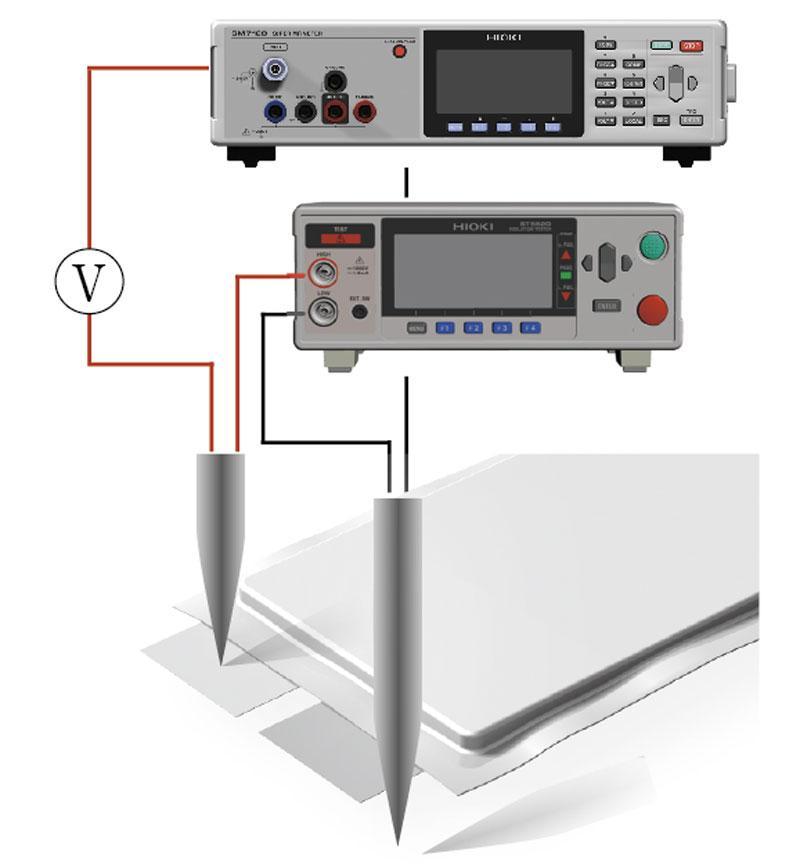

皮安表模式也能使用的高性能接触检查
如皮安表一样搭载了在使用外部电源的测量中也能使用的接触检查功能。 对应范围从0.1pF到由阈值决定的低电容。
可以选择用于检查的频率，因此在现场也能够使用多个测量仪器进行检测。
产品使用例
用于陶瓷元件的絶縁劣化试验
贴片电容的IR测量
MLCC（多层陶瓷电容器）的绝缘测量
光伏电池薄膜的绝缘测量
噪音滤波器的绝缘（高阻）测量
液晶设备的绝缘测量
涂层（涂料）的表面电阻率测量
外壳的带电度的测量
二极管的微笑泄漏电流测量
光电耦合器的初级/次级绝缘（高电阻）测量
打印机墨粉辊轴的绝缘测量
用于针对半导体厂家的绝缘密封件的评估试验
用于组装在贴片机、分选机、自动化设备中
 |
 |
 |
 |
 |
基本参数(精度保证时间1年，调整后精度保证时间1年)
| 测量通道数 | 1ch |
|---|---|
| 直流电流测量(精度) | 20 pA量程(分辨率 0.1 fA), 精度 ±(2.0% of rdg. +30 dgt.) 200 pA量程 (分辨率1.0 fA), 精度±(1.0% of rdg. +30 dgt.) 2 nA量程 (分辨率10 fA), 精度±(0.5% of rdg. +20 dgt.) 20 nA量程 (分辨率100 fA), 精度±(0.5% of rdg. +10 dgt.) 200 nA量程 (分辨率1 pA), 精度±(0.5% of rdg. +10 dgt.) 2 μA量程 (分辨率10 pA), 精度±(0.5% of rdg. +10 dgt.) 20 μA量程 (分辨率100 pA), 精度±(0.5% of rdg. +10 dgt.) 200 μA量程 (分辨率1 nA), 精度±(0.5% of rdg. +10 dgt.) ※2 mA量程 (分辨率10 nA), 精度±(0.5% of rdg. +30 dgt.) (1) 测量速度设置: SLOW2=内部累积时间为13PLC时 (2) 温度范围: 23 ±5℃ 湿度 85% rh以下 (3) 2 mA量程仅在测量速度FAST时才能选择 |
| 电阻显示范围 | 50 Ω ～2×10 ^19 Ω ※电流测量精度由电流量程精度和电压设置精度规定 |
| 电压设置范围 (精度) | [SM7120,SM7120共通] 0.1～100.0 V, 分辨率100 mV, 精度 设置的±0.1%±0.05% f.s. 100.1～1000 V, 分辨率1 V, 精度 设置的±0.1% ±0.05% f.s. [仅限SM7120] 1000～2000 V, 分辨率1 V, 精度 设置的±0.2%±0.10% f.s. |
| 限流器 | 0.1～250.0 V: 5/ 10/ 50 mA, 251～1000 V: 5/ 10 mA, 1001V～： 1.8mA |
| 测量时间设置 | 延迟时间: 0～9999 ms |
| 功能 | 比较测量，偏差测量，百分比测量，表面电阻率测量，体积电阻率测量，电压监视器，接触检查 |
| 编程功能 | 有10种放电-充电-测量-放电的测量序列可编程 |
| 显示 | LCD显示(30位，8行)、背光、高压警告显示 |
| 接口 | GP-IB, RS-232C, USB, EXT I/O |
| 电源 | AC100～240 V, 50/60 Hz, 45 VA |
| 体积及重量 | 330W × 80H × 400D mm, 6.7 kg |
| 附件 | 电源线 ×1, 使用说明书 ×1, 短路插头, CR-R (各种驱动) |
